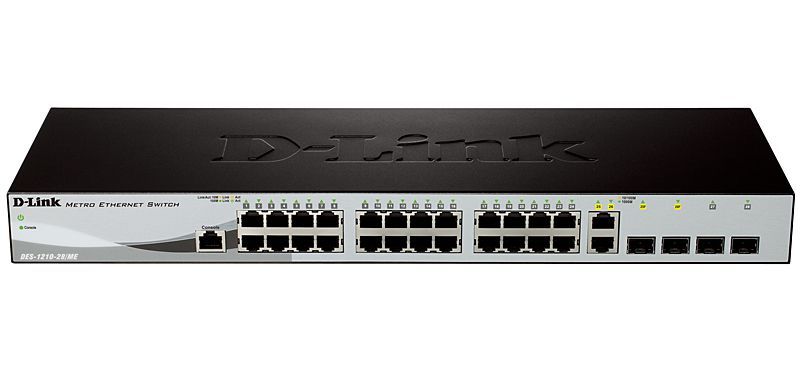

DES-1210-28/ME/B

Коммутатор DES-1210-28/ME Metro Ethernet оснащен 24 портами 10/100Base-TX, 2 портами SFP и 2 портами двойного назначения (dual personality) 10/100/1000Base-T или SFP. Предназначенный для развертывания сетей Metro Ethernet, данный коммутатор выполнен в надежном корпусе и поддерживает широкий набор функций. 24 порта 10/100Мбит/с оснащены встроенной защитой от перенапряжения 6 кВ, таким образом, устройство защищено от воспламенения при наружном повреждении электропроводки. Коммутатор оснащен 4 портами SFP, что предоставляет возможность создания топологии «двойного кольца», а также широкий ряд возможностей для построения сетей FTTx.



DES-1210-28/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке, благодаря поддержке таких функций как IGMP Snooping, Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам), ISM VLAN и MLD Snooping. Функция Limited IP Multicast позволяет указать профили многоадресной рассылки и связать их с портом или диапазоном портов для того, чтобы разрешить или отклонить запросы на подключение, отправляемые пользователями. Использование профиля значительно упрощает управление в случае, если пользователь меняет пакет услуг. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. Функция MLD Snooping улучшает эффективность многоадресной рассылки и позволяет сократить расходы при переходе к IPv6.



Коммутатор DES-1210-28/ME поддерживает широкий набор функций, обеспечивающих бесперебойную работу и упрощающих управление. Использование протоколов 802.1D STP, 802.1w RSTP и 802.1s MSTP исключает петли и позволяет быстро организовать резервный маршрут передачи данных в случае обрыва основного соединения. Коммутаторы также поддерживают агрегирование каналов  на основе стандартов 802.3ad (LACP), что позволяет объединять в группы несколько портов, увеличивая  при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами.  DES-1210-28/ME также поддерживает QoS (Quality of Service). Пакеты можно классифицировать на основе содержимого и распределять в очереди. Механизм приоритезации помогает дифференцировать трафик на основе требований к качеству обслуживания.



DES-1210-28/ME поддерживают также функции, обеспечивающие безопасное управление устройством. SSH и SSL шифруют HTTP и Telnet соединение, таким образом, данные не могут быть скомпрометированы в момент передачи. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Данная функция помогает провайдерам предотвращать атаки Man-in-the-middle и ARP Spoofing. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на  CPU коммутатора. Функция DHCP Server Screening блокирует появление в сети неавторизованных DHCP-серверов.



DES-1210-28/ME поддерживает аутентификацию 802.1x на основе порта/хоста, а также аутентификацию RADIUS, TACACS+, Local. Администраторы также могут поместить неавторизованных пользователей в Guest VLAN и назначить им ограниченные права доступа.



Коммутатор поддерживает различные функции управления и стандарты. Настройки могут выполняться через Telnet, SNMP и HTTP. Дружественный пользователю Web-интерфейс обеспечивает простоту управления. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, таким образом, в соответствии с результатом поиска можно легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии. Помимо этого, коммутатор поддерживает функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности.

B2



Ширина для установки в 19” стандартную стойку, высота 1U



• 24 порта 10/100BASE-TX

• 2 порта 100/1000 SFP

• 2 комбо-порта 10/100/1000Base-T/SFP



RJ-45



• Коммутационная матрица: 12,8 Гбит/с

• Скорость перенаправления 64-байтных пакетов: 9,5 Mpps

• Размер таблицы МАС-адресов: 8K

• SDRAM для CPU: 128 МБ

• Буфер пакетов: 384 КБ

• Flash-память: 16 МБ

• Jumbo-фрейм: 2048 байт



• Таблица МАС-адресов: 8K

• Управление потоком:

  - Управление потоком 802.3x

  - Предотвращение блокировки HOL

• Размер Jumbo-фреймов: до 2048 байт

• Spanning Tree:

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - Фильтрация BDPU

  - Root Restriction

• Функция Loopback Detection

• Агрегирование каналов:

  - Совместимость с 802.3ad

  - Макс. кол-во групп – 8, 8 портов на группу

• Зеркалирование портов:

  - Поддержка 1 группы зеркалирования

  - Режимы: One-to-One, Many-to-One, Flow-based (ACL)



• IGMP Snooping:

  - IGMP v1/v2 Snooping, v3 awareness

  - Поддержка 256 групп

  - IGMP Snooping Fast Leave на основе хоста

• Аутентиифкация IGMP

• Ограничение многоадресной рассылки по IP-адресам

• MLD Snooping:

  - MLD v1/v2 Snooping

  - Поддержка 256 групп

  - MLD Snooping Fast Leave на основе хоста



• 802.1Q Tagged VLAN

• Группы VLAN:

  - Макс. 4K VLAN

• VLAN на основе порта

• GVRP:

  - Макс. 255 динамических



• VLAN Trunking

• ISM VLAN

• Double VLAN (Q-in-Q)

 - Q-in-Q на основе порта



• Управление полосой пропускания:

  - На основе порта (входящее/исходящее, с шагом до 64кбит/с)

• 4 очереди на порт

• Обработка очередей:

  - Strict Priority

  - Weighted Round Robin (WRR)

• CoS на основе:

  - Порта коммутатора

  - 802.1p

  - VLAN ID

  - МАС-адреса

  - IP-адреса

  - DSCP

  - Типа протокола

  - TCP/UDP-порта

  - Класса трафика

• Поддержка следующих действий для потоков:

  - Установка тегов приоритетов 802.1p

  - Добавление тега TOS/DSCP

  - Управление полосой пропускания



• До 256 правил доступа

• ACL на основе:

  - Порта коммутатора

  - Приоритета 802.1p

  - VLAN ID

  - МАС-адреса

  - Ether Type

  - IPv4-адреса

  - DSCP

  - Типа протокола

  - Номера порта TCP/UDP

  - Содержимого пакета, определяемого пользователем

• Статистика ACL

• Фильтрация интерфейса CPU



• SSH v2

• SSL v3

• Port Security

  До 64 МАС-адресов на порт

• Защита от широковещательного/многоадресного/ одноадресного шторма

• Сегментация трафика

• IP-MAC-Port Binding (IMPB):

  - Проверка пакетов ARP

  - Проверка пакетов IP

  - DHCP Snooping

• D-Link Safeguard Engine

• DHCP Server Screening

• Фильтрация DHCP-клиентов

• Предотвращение ARP Spoofing

• Предотвращение BPDU атак

• Предотвращение DoS атак



• 802.1X:

  - Управление доступом на основе порта

  - Управление доступом на основе хоста

• Guest VLAN

• Local/ RADIUS/



• Ведение учетных записей RADIUS

• 4 уровня учетной записи пользователя



• Функция диагностики кабеля

• 802.3ah D-link Unidirectional Link Detection (DULD) 2



• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент

• TFTP-клиент

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1:

  - Поддержка групп 1, 2, 3, 9

• RMON v2:

  - Поддержка группы



• LLDP

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• DHCP Relay

• DHCP Relay Option 12

• DHCP Relay Option 82

• Добавление тега PPPoE Circuit-ID

• Dual Configurations

• SNTP

• CPU Monitoring

• Шифрование паролей



• RFC RFC1065, 1066, 1155, 1156, 2578 MIB Structure

• RFC 1212 Concise MIB



• RFC1213 MIB II

• RFC 1215 MIB Traps



• RFC1493 Bridge MIB

• RFC1157, 2571-2576 SNMP MIB

• RFC1907 SNMPv2 MIB

• RFC1757, 2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB



• RFC2674 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC2620 RADIUS Accounting Client MIB

• RFC 2925 Ping и Traceroute MIB

• Private MIB



• RFC 768 UDP

• RFC 791 IP

• RFC 792, 2463, 4443



• RFC 793 TCP

• RFC 826 ARP

• RFC 2474, 3168, 3260



• RFC1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

• Power (на устройство)

• Link/Activity/Speed



424,757 часов



0 дБ



54,25 BTU/ч



100-240 В переменного тока, 50-60 Гц, макс. 0,27A



• Макс.: 15,9 Ватт

• Режим ожидания: 7,1 Ватт



440 x 140 x 44 мм



Пассивная



Все порты Ethernet поддерживают стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВ



0-40°C



-40-70°C



10%~90% RH



CE Class A



CE LVD, UL/cUL
