YZN41-04-004-K02

Описание и Характеристики товара Блок зажимов БЗН ITK YZN41-04-004-K02 купить в интернет-магазине «Альфа-сети»

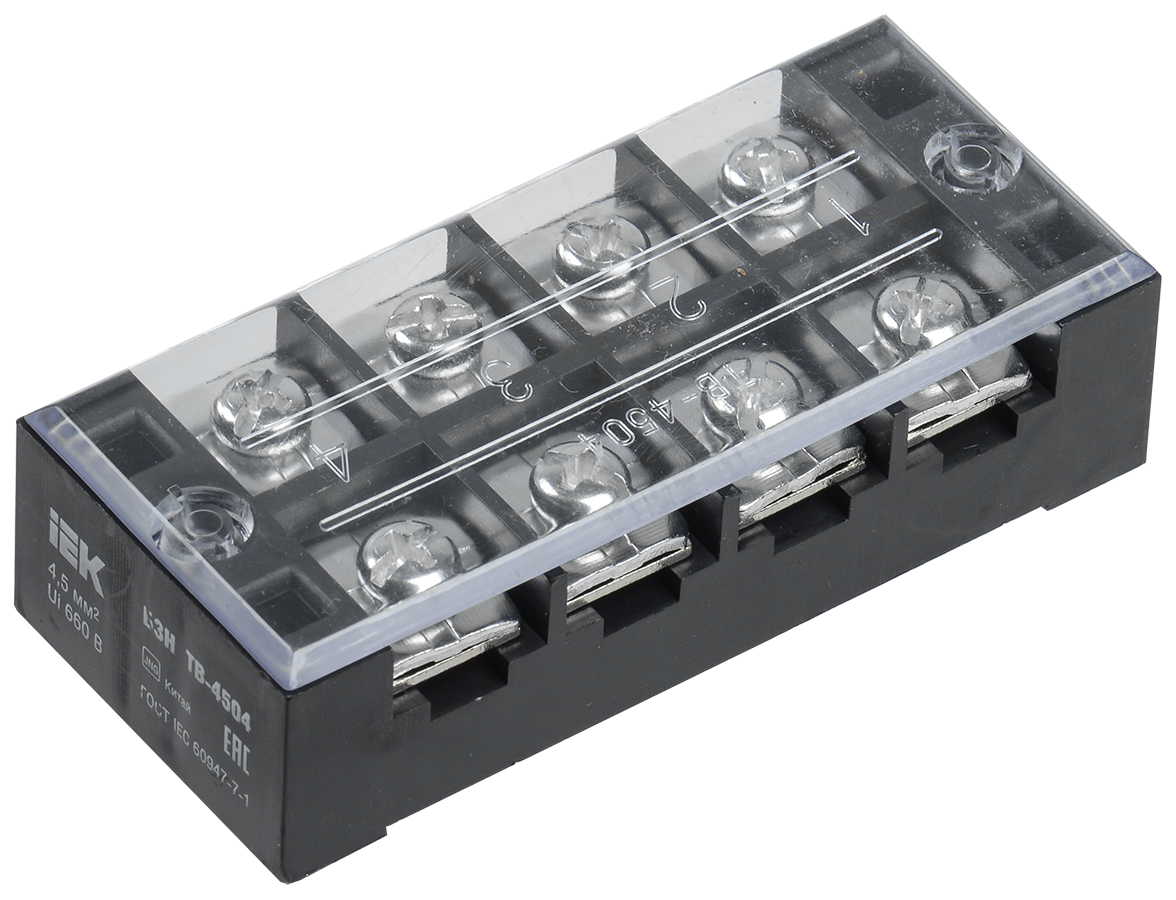

Описание и характеристики блока зажимов IEK YZN41-04-004-K02:
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, ? 1,5 – 10 мм2;
- блоки ТС – 60-600 А, ? 16 – 300 мм2;
- блоки ТК – 10-100 А, ? 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).

Технические характеристики:
Сечение одножильного жёсткого провода:     1,5...4 мм²
Сечение многожильного гибкого провода:     1,5...4 мм²
Номин ток In:     45 А
Номин раб напряжение:     660 В
Тип электрич соединения:     Винтовое соединение
Тип электрич соединения 2:     Винтовое соединение
Место соединения:     Сбоку (поперечное)
Количество полюсов:     4
Количество зажимных клемм на 1 полюс:     2
Тип монтажа:     Монтажная панель/плата
Рабочая температура:     -40...+50 °C
Класс негорючести изоляц материала UL94:     V1
Длина:     86 мм
Цвет:     Черный
Номин раб напряжение переменного тока Ue:     ≤ 660 В
Номин раб напряжение постоянного тока Ue:     ≤ 440 В
Номин частота:     50 Гц
Номин напряжение изоляции Ui:     660 В
Макс поперечное сечение проводника:     4,5 мм²
Климатическое исполнение:     УХЛ3
Степень защиты - IP:     IP00
Ширина:     38 мм
Высота:     23 мм
Номинальная способность к присоединению:     1,5...4 мм²
Модель или исполнение:     Фазная
Винт крепления:     М5
Относительная влажность воздуха:     ≤ 90%
Степень загрязнения:     3
Ремонтопригодность:     Нет
Номин импульсное выдерживаемое напряжение:     8 кВ
Количество клеммных пар:     4
Сечение шины:     14.0 мм²
Макс сечение присоед шин:     14x3,5 мм²

Эксплуатационные параметры:
Срок службы, Лет:     15
Гарантийный срок, Лет:     1

Блок зажимов БЗН ТВ-4504 4,5 мм2 45A 4 пары IEK купить по доступной цене в интернет-магазине нашей компании.
