YZN42-04-300-K02

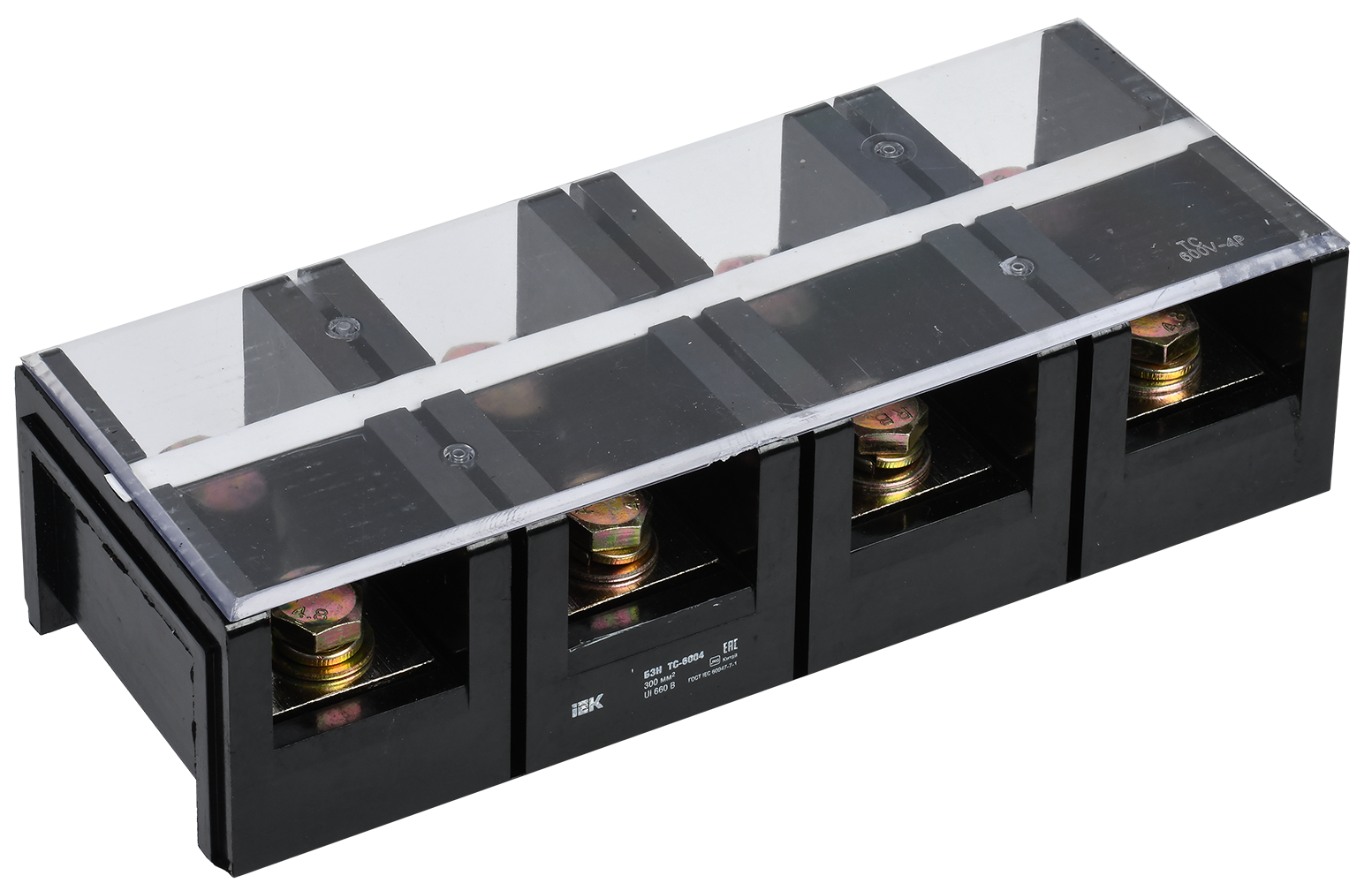

Описание и Характеристики товара Блок зажимов БЗН ITK YZN42-04-300-K02 купить в интернет-магазине «Альфа-сети»

Описание и характеристики блока зажимов IEK YZN42-04-300-K02:
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, 1,5 – 10 мм2;
- блоки ТС – 60-600 А, 16 – 300 мм2;
- блоки ТК – 10-100 А, 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).

Технические характеристики:
Сечение одножильного жёсткого провода:    185...300 мм²
Сечение многожильного гибкого провода:    185...300 мм²
Номин ток In:    600 А
Номин раб напряжение:    660 В
Тип электрич соединения:    Винтовое соединение
Тип электрич соединения 2:    Винтовое соединение
Место соединения:    Сбоку (поперечное)
Количество полюсов:    4
Количество зажимных клемм на 1 полюс:    2
Тип монтажа:    Монтажная панель/плата
Рабочая температура:    -40...+50 °C
Класс негорючести изоляц материала UL94:    V1
Длина:    275 мм
Цвет:    Черный
Номин раб напряжение переменного тока Ue:    ≤ 660 В
Номин раб напряжение постоянного тока Ue:    ≤ 440 В
Номин частота:    50 Гц
Номин напряжение изоляции Ui:    660 В
Макс поперечное сечение проводника:    300,0 мм²
Климатическое исполнение:    УХЛ3
Степень защиты - IP:    IP00
Ширина:    100 мм
Высота:    75 мм
Номинальная способность к присоединению:    185...300 мм²
Модель или исполнение:    Фазная
Винт крепления:    М12
Относительная влажность воздуха:    ≤ 90%
Степень загрязнения:    3
Ремонтопригодность:    Нет
Номин импульсное выдерживаемое напряжение:    8 кВ
Количество клеммных пар:    4
Сечение шины:    300.0 мм²
Макс сечение присоед шин:    40x12 мм²

Эксплуатационные параметры:
Срок службы, Лет:    15
Гарантийный срок, Лет:    1

Блок зажимов БЗН TC-6004 300 мм2 600A 4 пары IEK купить по доступной цене в интернет-магазине нашей компании.

Перед покупкой Вы можете ознакомиться на нашем сайте с полезными материалами о данном товаре: посмотреть описание, фото, характеристики и отзывы покупателей о товаре Блок зажимов БЗН ITK YZN42-04-300-K02.

Для того, чтобы купить ITK YZN42-04-300-K02, воспользуйтесь добавлением в корзину.
