01-2041

Описание и Характеристики товара Кабель коаксиальный RG-213 REXANT 01-2041 купить в интернет-магазине «Альфа-сети»

Применение:

Кабель предназначен для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в радио- и ТВ- передатчиках, компьютерах, трансмиттерах.

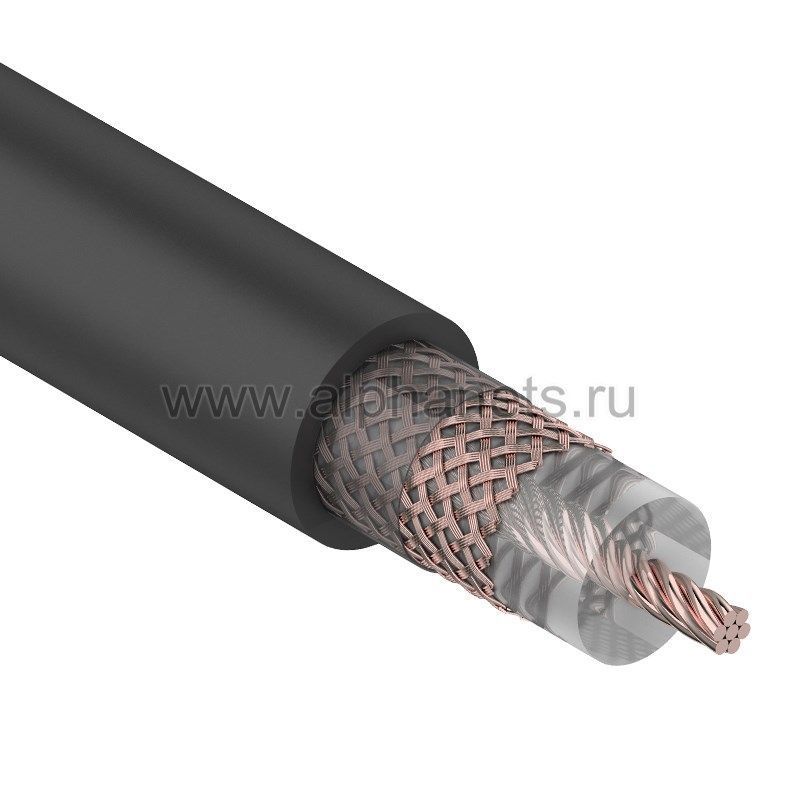

Структура кабеля:

Центральная токопроводящая жила - витая медь.
Изоляция из плотного полиэтилена.
Экран в виде медной оплетки.
Оболочка из ПВХ - пластика.

Конструкция и размеры кабеля:

Серия	MRG2130 PVC
Материал проводника	Витая медь
Диаметр проводника, мм	2.25
Конструкция, n x мм	7 x 0.75
Материал диэлектрика	Плотный ПЭ
Диаметр диэлектрика, мм	7.25±0.2
Тип фольги
Количество слоев
Материал оплетки	Медь
Покрытие оплеткой, %	92
Диаметр внешнего проводника, мм	7.8±0.25
Материал оболочки	ПВХ
Диаметр оболочки, мм	10.3±0.3
Мин. радиус изгиба, мм	50
№ по каталогу	43673
Цвет	черный
Длина на барабане, м	100/200 200/500 1000
Вес, кг/км	136

Электрические характеристики кабеля RG 213

Сопротивление, Ом	50±2
Ёмкость на единицу длины, пФ/м	100±2
Скорость распространения, %	66.0
Сопротивление пост. току, Ом/км     шлейф     внутренний проводник	11.5 6
Затухание, дБ/100м
на частоте 5 МГц	1.6
на частоте 10 МГц	2.0
на частоте 50 МГц	4.6
на частоте 100 МГц	6.6
на частоте 200 МГц	9.5
на частоте 230 МГц	10.1
на частоте 300 МГц	11.6
на частоте 400 МГц	13.8
на частоте 600 МГц	17.0
на частоте 800 МГц	20.0
на частоте 860 МГц	20.7
на частоте 1000 МГц	22.6
на частоте 1350 МГц	26.8
на частоте 1600 МГц	29.7
на частоте 1750 МГц	31.1
на частоте 2150 МГц	35.1
на частоте 2400 МГц	37.1
Номинальная мощность при 40°C, Вт
на частоте 7 МГц	3700
на частоте 14 МГц	2600
на частоте 21 МГц	2100
на частоте 28 МГц	1800
на частоте 50 МГц	1350
на частоте 100 МГц	950
на частоте 144 МГц	780
на частоте 432 МГц	440
на частоте 800 МГц	320
на частоте 900 МГц	290
на частоте 1296 МГц	240
на частоте 2320 МГц	170
на частоте 5000 МГц	110
на частоте 10000 МГц	70
Обратные потери, дБ      на частоте 5-470 МГц      на частоте 470-862 МГц      на частоте 862-2150 МГц	>20 >18 >16
Экранирующий эффект на частоте 30-1000МГц, дБ	>65

Кабель коаксиальный RG-213 50 Ом (100m) черный Rexant купить по доступной цене в интернет-магазине нашей компании.

Перед покупкой Вы можете ознакомиться на нашем сайте с полезными материалами о данном товаре: посмотреть описание, фото, характеристики и отзывы покупателей о товаре Кабель коаксиальный RG-213 REXANT 01-2041.

Для того, чтобы купить REXANT 01-2041, воспользуйтесь добавлением в корзину.
